EXPERIÊNCIAS INTERACTIVAS

NO MUSEU DE CIÊNCIA DA FCUP

INSTALAÇÃO DE "PLUGIN" PARA O BROWSER INTERNET EXPLORER :

Para ter acesso à aplicação é necessário ter instalado previamente o plugin LabVIEW 7.1. Pode obtê-lo de

ftp://ftp.ni.com/support/labview/runtime/windows/7.1/LVRunTimeEng.exe (Windows)

ftp://ftp.ni.com/support/labview/runtime/Mac/7.1/LabVIEW_7.1.1_Runtime.dmg  (Macintosh)

ftp://ftp.ni.com/support/labview/runtime/Linux/7.1/labview71-rte-7.1.1-1.i386.rpm(Unix)

NOTA: Para correr a aplicação com os browsers Netscape ou Firefox deverá extrair e copiar o plugin abzixo indicado para a pasta onde está instalado o respectivo browser ( exemplo para o Firefox: "C:Program FilesMozilla Firefoxplugins")

Plugin para o Firefox e Netscape : ftp://remotelab.fe.up.pt/NPLV71Win32.zip

PROCEDIMENTOS PARA TER ACESSO À APLICAÇÃO:

1. Seleccionar com o botão esquerdo do rato a janela da aplicação.
2. Premir o botão direito do rato e seleccionar "Request Control of VI" para obter o controlo da aplicação.
3. Premir o botão para iniciar a aplicação.
4. Premir o botão para parar a aplicação.
5. Se desejar receber os dados da experiência realizada escreva o seu endereço de correio electrónico em “User's e-mail” antes de iniciar a experiência.

 Ao fim de 15 minutos a aplicação termina automaticamente.

• OSCILADORES ACOPLADOS

APRESENTAÇÃO

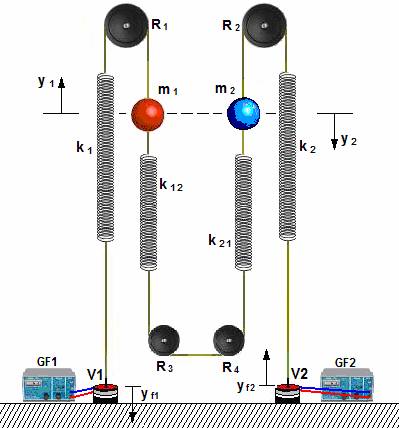

Na montagem concebida para esta experiência (ver figura esquematizada) as massas m₁ e m₂ das esferas vermelha e azul, respectivamente, são aproximadamente iguais. As molas que suspendem as esferas apresentam constantes elásticas k₁ e k₂ também aproximadamente iguais mas bastante superior (10x) ao valor das constantes elásticas k₁₂ e k₂₁ das molas de acoplamento.

Configuração do sistema de dois osciladores acoplados – 2 massas, 4 molas e 2 vibradores

As oscilações são forçadas por intermédio dos vibradores V₁ e V₂ alimentados por amplificadores de potência a partir de sinais sinusoidais de frequência e amplitude controladas pelo operador (por acesso remoto). As roldanas R₁ e R₂ servem também de sensores da rotação associada ao deslocamento da massa m₁ (vermelha) e m₂ (azul) respectivamente.

No acesso remoto, o operador dispõe da informação (em tempo real) do deslocamento y₁ e y₂ dos osciladores assim como os sinais proporcionais às forças excitadoras.

O operador pode livremente (nos limites estabelecidos no próprio programa) variar a amplitude e frequência dos sinais em V₁ e V₂, observando (e registando) as oscilações y₁ e y₂ do sistema (note o sentido de y₁ e y₂ na figura).



---->> LINK PARA ACESSO À EXPERIÊNCIA REMOTA "OSCILADORES ACOPLADOS" <<----

(Préviamente deve ter instalado o plugin acima recomendado)

Qualquer comentário, duvida ou sugestão será bem-vinda através do email museu-ciencia@fc.up.pt

Informação mais detalhada - TEORIA

• IMPULSÃO SOBRE UMA ESFERA MERGULHADA EM ÁGUA



APRESENTAÇÃO

Numa balança está um recipiente com água.

Uma esfera, suspensa por um fio, vai descendo com movimento uniforme controlado por um motor. Mergulha na água, atinge o fundo e de seguida sobe com movimento uniforme até sair completamente da água e finalmente pára. Durante o deslocamento da esfera, a balança marca uma possível variação do peso.

Em sua opinião:

A leitura da balança: não se altera? aumenta? ou diminui ?
